ポリチェーンGTカーボンベルト
ラインナップ

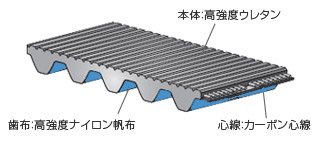

ベルト構造
![ベルト構造](https://www.unitta.co.jp/wp/wp-content/uploads/2020/08/kosei_0827.jpg)

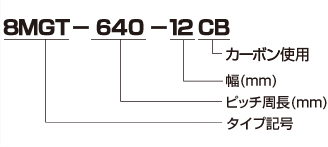

呼称例
![呼称例](https://www.unitta.co.jp/wp/wp-content/uploads/2020/03/gtcb_kosho.jpg)
特長
ポリチェーンGTカーボンベルトは、チェーンドライブに匹敵する超高トルクタイミングベルトです

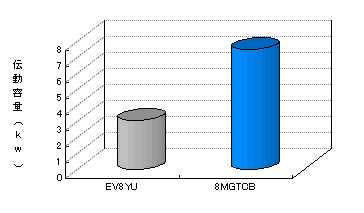

① 本体に高強度ウレタンを使用し、負荷に対する弾性変形を抑制することによりゴムベルトを凌ぐ伝達能力を実現。
② 歯面には耐摩耗性に優れた特殊高強度帆布を被覆しており、高負荷領域での耐久性を向上。
③ 心線に非常に伸びが小さいカーボンを採用していることにより、動力伝達時のかみ合いが適正に保持される為、
高トルク伝動が可能。
軽量化
金属チェーン相当のサイズで設計が可能。大幅な軽量化に加え、給油や張り増しなどの煩わしいメンテナンス作業の
負担を軽減します。
![軽量化](https://www.unitta.co.jp/wp/wp-content/uploads/2020/08/compact1.jpg)
![軽量化](https://www.unitta.co.jp/wp/wp-content/uploads/2020/08/compact2.jpg)
![軽量化](https://www.unitta.co.jp/wp/wp-content/uploads/2020/08/compact3.jpg)
コンパクト設計
高強度ウレタンとカーボン心線の採用により、ゴム製ベルトと比較して非常に高い伝動容量を有しているので細幅化が
可能となります。この結果、取付張力が小さくなることによって軸荷重が減少する為、軸受け部品の高寿命化が期待
できます。
また、プーリのコスト低減にも繋がります。
![コンパクト設計](https://www.unitta.co.jp/wp/wp-content/uploads/2020/08/compact4.jpg)
![コンパクト設計](https://www.unitta.co.jp/wp/wp-content/uploads/2020/08/compact5.jpg)
耐環境性
ポリチェーンGTカーボンベルトは水・油・薬品に対して強い耐性があり、且つ、幅広い温度範囲で使用可能です。
■耐水性に優れる
水がかかる環境における試験でも、寸法や強度に大きな影響はありません。
![耐環境性](https://www.unitta.co.jp/wp/wp-content/uploads/2020/08/ring1.jpg)
※屋外など水がかかる環境でご使用の場合は、プーリをステンレス製にするなどの防錆対策をした上で
実機テストにて使用可否の確認を行ってください
■耐油性に優れる
クーラント液への浸漬試験ではゴムベルトと比較して強度低下は少なく、硬度は変化しない結果となっています。
![耐環境性](https://www.unitta.co.jp/wp/wp-content/uploads/2020/08/ring2.jpg)
■使用温度範囲が広い
-36℃~85℃の幅広い温度範囲で使用可能です。
採用装置例
2008年の発売以来、ローラーチェーンからの置き換えを主に数多くの設備機械に採用されてまいりました。
最近では半導体製造装置や食品機械、物流装置においても使用が拡大しており、さらに協働ロボットやリチウム電池
向け装置、植物工場といった新マーケットへも展開されつつあります。
・ブロー成形機 ・段ボール、製紙機械 ・特装車 ・フィルム製造装置
・アクチュエータ ・自動車製造設備 ・舞台装置 ・環境関連装置
長尺タイプ 『ロングレングスポリチェーンGTカーボンベルト』
ベルトを構成する材質および高い伝動容量はそのままに、最大15mの長さまで製作が可能な長尺オープンタイプです。
重量物を長いストロークで往復、昇降運動させる用途に適しています。
![カーボンベルト](https://www.unitta.co.jp/wp/wp-content/uploads/2020/08/ll3.jpg)
ラインナップ
ベルトタイプ | 最大長さ※ | ベルト幅 |
---|---|---|
8MGT (8mmピッチ) | 15m | 12mm |
21mm | ||
36mm | ||
14MGT (14mmピッチ) | 15m | 20mm |
37mm |

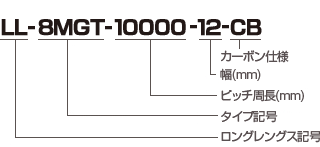

呼称例
![呼称例](/data/images/products/industry/power/gtcb/kosho2.jpg)
※上記製作長さ以上のサイズをご希望の場合は弊社までお問い合わせください
<専用プーリについて>
ロングレングスポリチェーンGTカーボンベルトに使用するプーリは、ベルト幅に対するA寸法、W寸法が標準仕様とは
異なります。
設計される場合は下記寸法を適用してください。
![プーリ](https://www.unitta.co.jp/wp/wp-content/uploads/2020/08/ll1.jpg)
![プーリ](https://www.unitta.co.jp/wp/wp-content/uploads/2020/08/LL_3.png)
