はめぱっちん®


はめぱっちん®は、タイミングベルトの歯底部に〝はめ込む〟だけの画期的なプロファイル(アタッチメント)です。

特長

〝はめ込む〟だけなので、融着プロファイルで発生する剥離トラブルがありません。
〝はめ込む〟だけなので、ベルトの材質を選びません。
〝はめ込む〟だけなので、プロファイルの材質に制約を受けにくく、鉄系の材料も取付け可能です。
融着プロファイルに比べて、量産時のコスト低減が可能です。

制作事例紹介

はめぱっちん®の製作事例をご紹介します。
はめぱっちん®は、切削・成型様々な材質に対応し、お客様のご要望にお応えします。
当社までお問合わせください。
アタッチメントチェーンの代替として使用できます。 食品搬送など油を嫌う用途に。 タップ加工を施すこともできます。 タイミングベルトにバケットを取り付け、粉体や顆粒搬送用途に。
アタッチメントチェーンの代替として使用できます。
食品搬送など油を嫌う用途に。
タップ加工を施すこともできます。
タイミングベルトにバケットを取り付け、粉体や顆粒搬送用途に。
V溝加工のはめぱっちん®で板やガラスの縦搬送用途に。 V溝加工のはめぱっちん®で板やガラスの縦搬送用途に。 板やガラスの昇降搬送用途に。 幅違いの搬送物でも中心を合わせて昇降できます。
V溝加工のはめぱっちん®で板やガラスの縦搬送用途に。 板やガラスの昇降搬送用途に。
幅違いの搬送物でも中心を合わせて昇降できます。
ベルトの細幅化が可能です。 磁石を内臓できます。 はめぱっちんにブラシを植え込むこともできます。 電池や丸棒のような円筒形状のものを搬送できます。
ベルトの細幅化が可能です。 磁石を内蔵できます。 はめぱっちんにブラシを植え込むこともできます。 電池や丸棒のような円筒形状のものを搬送できます。

はめぱっちんベルト標準品


直立桟タイプ

直立桟タイプ

特徴

樹脂製の直立桟タイプの標準品です。
桟の形状は穴有と穴無の2種類用意しております。

型番

型番

ベルトタイプ ベルト幅
(㎜)
有効ベルト幅
(㎜)
対応するはめぱっちん型番 質量 g/1EA
(㎜)
直立桟
穴なし
直立桟
穴あり
T10 25 18 HP-T10-ST25 HP-T10-ST25A 5.1
(4.7)
50 38 HP-T10-ST50 HP-T10-ST50A 12.8
(12.4)

材質:POM



ナットタイプ POM

ナットタイプ POM

特徴

SUS製のナットがインサートされているタイプです。

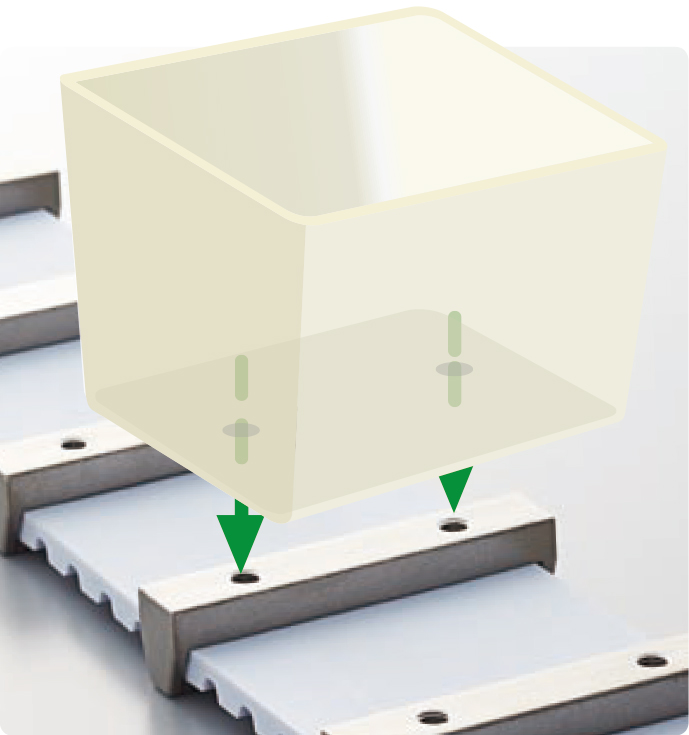

ナットタイプをベース(基台)として使用することでその上の取付部品の形状は自由に選択・設計が可能です。

型番

型番

ベルトタイプ ベルト幅
(㎜)
有効ベルト幅
(㎜)
対応するはめぱっちん型番 質量 g/1EA
(㎜)
ナットタイプ
T10 25 18 HP-T10-ST25N 3.5
50 38 HP-T10-ST50N 5.7
AT10 50 38 HP-AT10-ST50N 5.7
75 58 HP-AT10-ST75N 8
100 83 HP-AT10-ST100N 10.5

本体材質:POM、ナット:SUS ※ネジ(M4)標準締付トルク 0.75N・m



ナットタイプ SUS

ナットタイプ POM

特徴

本体・ナットが一体のSUS製タイプです。
POMタイプより強度を必要とされる箇所にお勧めです。

型番

型番

ベルトタイプ ベルト幅
(㎜)
有効ベルト幅
(㎜)
対応するはめぱっちん型番 質量 g/1EA
(㎜)
ナットタイプ
T10 25 18 HP-T10-ST25N-S 16
50 38 HP-T10-ST50N-S 28
AT10 50 38 HP-AT10-ST50N-S 28
75 58 HP-AT10-ST75N-S 40
100 83 HP-AT10-ST100N-S 50

本体材質:SUS、ナット:SUS ※ネジ(M4)標準締付トルク 0.75N・m
