5GT ベルトサイズ一覧表

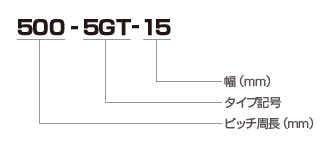

呼称例
※5GTの標準仕様は、生産を終了しました。
5mmピッチの標準仕様ベルトをご用命の際はEVベルトにてご検討ください。
GTベルト:5GTは、特殊仕様品のみ生産しております。
更新日:2020.03.25
呼称 | ピッチ周長(mm) | 歯数 | 呼称 | ピッチ周長(mm) | 歯数 | 呼称 | ピッチ周長(mm) | 歯数 | |||
185 – 5GT | 185.00 | 37 | 570 – 5GT | 570.00 | 114 | 1155 – 5GT | 1155.00 | 231 | |||
225 – 5GT | 225.00 | 45 | 575 – 5GT | 575.00 | 115 | 1165 – 5GT | 1165.00 | 233 | |||
230 – 5GT | 230.00 | 46 | 580 – 5GT | 580.00 | 116 | 1170 – 5GT | 1170.00 | 234 | |||
240 – 5GT | 240.00 | 48 | 595 – 5GT | 595.00 | 119 | 1180 – 5GT | 1180.00 | 236 | |||
245 – 5GT | 245.00 | 49 | 600 – 5GT | 600.00 | 120 | 1190 – 5GT | 1190.00 | 238 | |||
250 – 5GT | 250.00 | 50 | 610 – 5GT | 610.00 | 122 | 1210 – 5GT | 1210.00 | 242 | |||
255 – 5GT | 255.00 | 51 | 615 – 5GT | 615.00 | 123 | 1225 – 5GT | 1225.00 | 245 | |||
260 – 5GT | 260.00 | 52 | 625 – 5GT | 625.00 | 125 | 1250 – 5GT | 1250.00 | 250 | |||
270 – 5GT | 270.00 | 54 | 635 – 5GT | 635.00 | 127 | 1270 – 5GT | 1270.00 | 254 | |||
275 – 5GT | 275.00 | 55 | 645 – 5GT | 645.00 | 129 | 1290 – 5GT | 1290.00 | 258 | |||
280 – 5GT | 280.00 | 56 | 655 – 5GT | 655.00 | 131 | 1315 – 5GT | 1315.00 | 263 | |||
295 – 5GT | 295.00 | 59 | 670 – 5GT | 670.00 | 134 | 1330 – 5GT | 1330.00 | 266 | |||
300 – 5GT | 300.00 | 60 | 675 – 5GT | 675.00 | 135 | 1375 – 5GT | 1375.00 | 275 | |||
305 – 5GT | 305.00 | 61 | 695 – 5GT | 695.00 | 139 | 1390 – 5GT | 1390.00 | 278 | |||
315 – 5GT | 315.00 | 63 | 700 – 5GT | 700.00 | 140 | 1400 – 5GT | 1400.00 | 280 | |||
320 – 5GT | 320.00 | 64 | 710 – 5GT | 710.00 | 142 | 1410 – 5GT | 1410.00 | 282 | |||
340 – 5GT | 340.00 | 68 | 720 – 5GT | 720.00 | 144 | 1440 – 5GT | 1440.00 | 288 | |||
350 – 5GT | 350.00 | 70 | 730 – 5GT | 730.00 | 146 | 1475 – 5GT | 1475.00 | 295 | |||
360 – 5GT | 360.00 | 72 | 750 – 5GT | 735.00 | 147 | 1500 – 5GT | 1500.00 | 300 | |||
365 – 5GT | 365.00 | 73 | 740 – 5GT | 740.00 | 148 | 1530 – 5GT | 1530.00 | 306 | |||
370 – 5GT | 370.00 | 74 | ★ | 750 – 5GT | 750.00 | 150 | 1535 – 5GT | 1535.00 | 307 | ||
375 – 5GT | 375.00 | 75 | 770 – 5GT | 770.00 | 154 | 1550 – 5GT | 1550.00 | 310 | |||
385 – 5GT | 385.00 | 77 | 775 – 5GT | 775.00 | 155 | 1585 – 5GT | 1585.00 | 317 | |||
390 – 5GT | 390.00 | 78 | 800 – 5GT | 800.00 | 160 | 1615 – 5GT | 1615.00 | 323 | |||
400 – 5GT | 400.00 | 80 | 810 – 5GT | 810.00 | 162 | 1630 – 5GT | 1630.00 | 326 | |||
呼称 | ピッチ周長(mm) | 歯数 | 呼称 | ピッチ周長(mm) | 歯数 | 呼称 | ピッチ周長(mm) | 歯数 | |||
405 – 5GT | 405.00 | 81 | 815 – 5GT | 815.00 | 163 | 1675 – 5GT | 1675.00 | 335 | |||
410 – 5GT | 410.00 | 82 | 825 – 5GT | 825.00 | 165 | 1690 – 5GT | 1690.00 | 338 | |||
415 – 5GT | 415.00 | 83 | 830 – 5GT | 830.00 | 166 | 1715 – 5GT | 1715.00 | 343 | |||
420 – 5GT | 420.00 | 84 | 840 – 5GT | 840.00 | 168 | 1800 – 5GT | 1800.00 | 360 | |||
430 – 5GT | 430.00 | 86 | 845 – 5GT | 845.00 | 169 | 1875 – 5GT | 1875.00 | 375 | |||
435 – 5GT | 435.00 | 87 | 850 – 5GT | 850.00 | 170 | 1960 – 5GT | 1960.00 | 392 | |||
440 – 5GT | 440.00 | 88 | 860 – 5GT | 860.00 | 172 | 2115 – 5GT | 2115.00 | 423 | |||
450 – 5GT | 450.00 | 90 | 870 – 5GT | 870.00 | 174 | 2200 – 5GT | 2200.00 | 440 | |||
460 – 5GT | 460.00 | 92 | 880 – 5GT | 880.00 | 176 | 2350 – 5GT | 2350.00 | 470 | |||
465 – 5GT | 465.00 | 93 | 895 – 5GT | 895.00 | 179 | 2495 – 5GT | 2495.00 | 499 | |||
470 – 5GT | 470.00 | 94 | 900 – 5GT | 900.00 | 180 | 2645 – 5GT | 2645.00 | 529 | |||
475 – 5GT | 475.00 | 95 | 920 – 5GT | 920.00 | 184 | 2910 – 5GT | 2910.00 | 582 | |||
485 – 5GT | 485.00 | 97 | 935 – 5GT | 935.00 | 187 | 3120 – 5GT | 3120.00 | 624 | |||
490 – 5GT | 490.00 | 98 | 960 – 5GT | 960.00 | 192 | 3175 – 5GT | 3175.00 | 635 | |||
500 – 5GT | 500.00 | 100 | 970 – 5GT | 970.00 | 194 | 3200 – 5GT | 3200.00 | 640 | |||
505 – 5GT | 505.00 | 101 | 1000 – 5GT | 1000.00 | 200 | ★ | 3315 – 5GT | 3315.00 | 663 | ||
510 – 5GT | 510.00 | 102 | 1015 – 5GT | 1015.00 | 203 | ★ | 3360 – 5GT | 3360.00 | 672 | ||
520 – 5GT | 520.00 | 104 | 1025 – 5GT | 1025.00 | 205 | ★ | 3430 – 5GT | 3430.00 | 686 | ||
525 – 5GT | 525.00 | 105 | 1050 – 5GT | 1050.00 | 210 | ★ | 3500 – 5GT | 3500.00 | 700 | ||
530 – 5GT | 530.00 | 106 | 1080 – 5GT | 1080.00 | 216 | 3640 – 5GT | 3640.00 | 728 | |||
540 – 5GT | 540.00 | 108 | 1090 – 5GT | 1090.00 | 218 | 3800 – 5GT | 3800.00 | 760 | |||
545 – 5GT | 545.00 | 109 | 1115 – 5GT | 1115.00 | 223 | 4430 – 5GT | 4430.00 | 640 | |||
550 – 5GT | 550.00 | 110 | ★ | 1125 – 5GT | 1125.00 | 225 | |||||
560 – 5GT | 560.00 | 112 | ★ | 1140 – 5GT | 1140.00 | 228 | |||||
565 – 5GT | 565.00 | 113 | 1145 – 5GT | 1145.00 | 229 |
