タイミングベルトができるまで

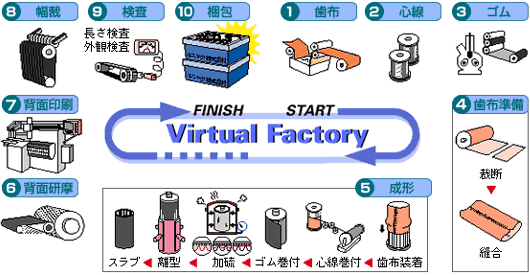

バーチャル工場

バーチャル工場

歯布

ナイロン布地にゴムとの接着性と耐久性を兼ね備えた処理を行う

心線

強度と柔軟性に優れた高弾性の繊維(ガラスやアラミド)を使用する

ゴム

クロロプレンゴム(CR)、ニトリルブタジエンゴム(NBR)などを、耐久性、耐磨耗性、強度、耐候性などに 優れるように配合処理を行い、規定の厚みに加工する

歯布準備

裁断 規定の長さに歯布を裁断する 縫合 裁断された歯布をエンドレス状に縫い合わせる

成形

歯布装着 金型に歯布を装着する 心線巻付 一定張力で心線を金型(歯布装着済み)にらせん状に巻き付ける ゴム巻付 規定の長さに裁断したゴムを金型(歯布装着、心線巻付済み)に巻き付ける 離型 成形されたスラブ(幅裁前の筒状のベルト)を金型から抜き取る スラブ 幅裁前の筒状のベルト

背面研磨

スラブを規定の厚みにするために、スラブ背面を研磨する

背面印刷

ベルトサイズ、ロットナンバーなどをスラブ背面に印刷する

幅裁

所定の幅にスラブを幅裁する

検査

長さ検査 タイミングベルトが規定の長さにあるかを検査する 外観検査 タイミングベルトの幅、厚みが規定内にあるか、外観に異常がないかを検査する

梱包

規定の梱包形態でタイミングベルトを出荷する
