バックラッシレス(BLP)プーリ


特長

GTプーリの歯形形状はインボリュート曲線で創成されており、噛合い時におけるGTベルトとのバックラッシ量は極小になるよう設計しております。バックラッシレスプーリとは、更なる高精度な位置決め要求に対応すべく、理論上のバックラッシを極限にまで減らした歯形です。

ラインナップ

  • 1.5GT BLP
    (1.5mmピッチ:20~100歯)
  • 2GT BLP
    (2mmピッチ:16~100歯)
  • 3GT BLP
    (3mmピッチ:16~100歯)
  • 5GT BLP
    (5mmピッチ:15~100歯)
  • 8YU BLP
    (8mmピッチ:20~100歯)

プーリ歯形形状図

プーリ歯形形状図

呼称例

呼称例

バックラッシレスプーリ噛合い状態

新円弧歯形 噛合い

※BLPプーリに適合されるベルトは、パワーグリップGTベルト(1.5GT・2GT・3GT)・EVベルト(EV5GT・EV8YU)になります。

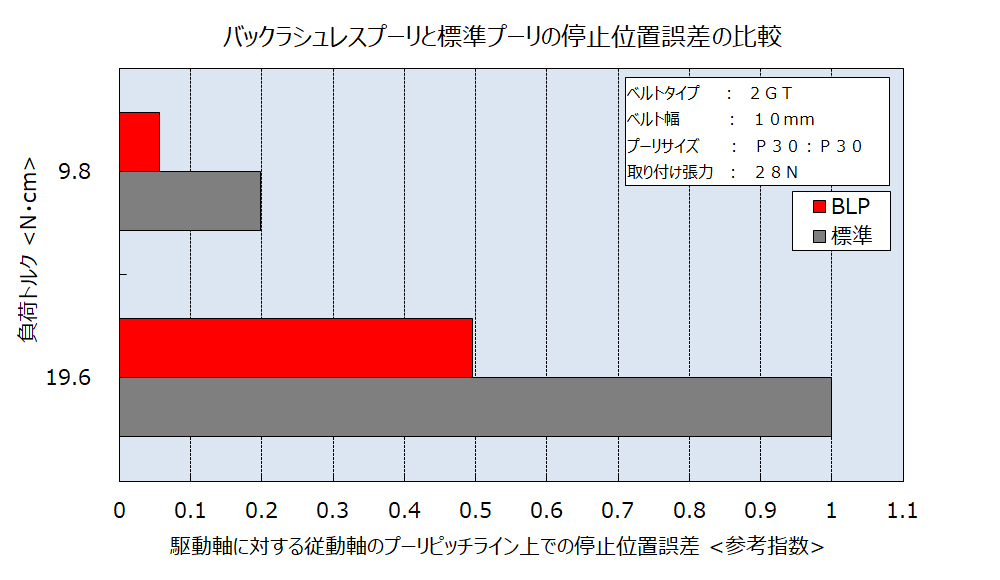

位置決め精度評価結果

位置決め精度評価結果

注意点

なお、バックラッシレスプーリは全て受注生産品となります。お客様のご要望に応じた形状・材質・ロットにて製作を致しますので 弊社宛に御図面等をご提示をお願いします。また、成形(樹脂・焼結・ダイキャスト)による製作対応も可能です。

●下記フォームより、お問合わせを承っております。お急ぎの方はお近くの営業所までお電話ください
